板式熱交換器的應用范圍很廣，具體工況決定了其工藝板式熱交換器的配置，主要包括單工藝和多工藝配置。具體使用的配置應根據實際工況確定。單工藝和多工藝設計中的青島板式換熱器板片配置應注意什么？

板式換熱器的應用范圍可分為暖通空調制冷行業、石化天然氣行業、啤酒飲料行業、造紙行業、制藥行業、發電行業等幾類。每個行業對板式換熱器的使用都不同，即單流程和多流程。

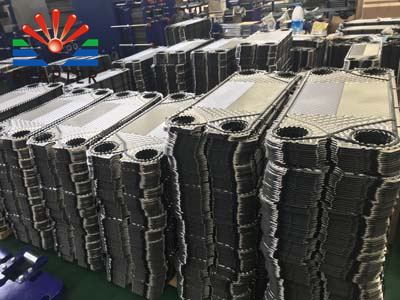

板式熱交換器由一組波紋金屬板組成，均配有接口孔，供兩側不同溫度的流體流入和流出。熱傳遞通過熱交換板發生在兩種介質之間。熱交換板組裝在固定夾板和活動夾板之間，并通過緊固螺栓上附有密封條，密封條密封板間通道，使液體流入相鄰通道。板波紋引起介質紊流，支撐板承受差壓。

在單個過程配置中，只有兩塊板沒有傳熱，即頭板和尾板。在單個過程的Z后一側附加一個盲板，即四個角密封的板，以防止介質與夾板接觸

通過使用不穿孔端口的轉向板，可以創建多流程配置。這主要是為了改變一個或兩個流體的流動方向。多工藝可用于由于介質要求加熱緩慢而導致加熱時間長的工藝。兩側都配備了四個端口。例如，在雙工藝板的熱交換器配置中，有三個板沒有傳熱。

板式熱交換器的單流程和多流程配置是通過板式熱交換器配置的組合來實現的。根據不同的工況設計和使用不同的工況，可以盡可能降低成本。

青島瑞普特換熱設備制造有限公司是一家專業從事G效節能換熱器研發設計、生產制造、安裝調試、技術服務的新型節能高新技術企業。如果您對板式換熱器的配置有任何問題，請訪問瑞普特。
